Ручной переключатель на 40 А

ICHYTI является поставщиком и производителем в Китае, который специализируется на производстве высококачественных ручных переключателей на 40 А. Обладая многолетним опытом работы в отрасли, мы стремимся установить долгосрочные деловые отношения с нашими клиентами. ICHYTI предлагает отличные услуги OEM и имеет более чем 12-летний опыт работы в области солнечных систем. Кроме того, у нас есть возможность проводить независимые исследования и разработки, гарантируя, что мы предоставляем инновационные и первоклассные продукты.

Отправить запрос PDF скачатьЗагрузить

Описание продукта

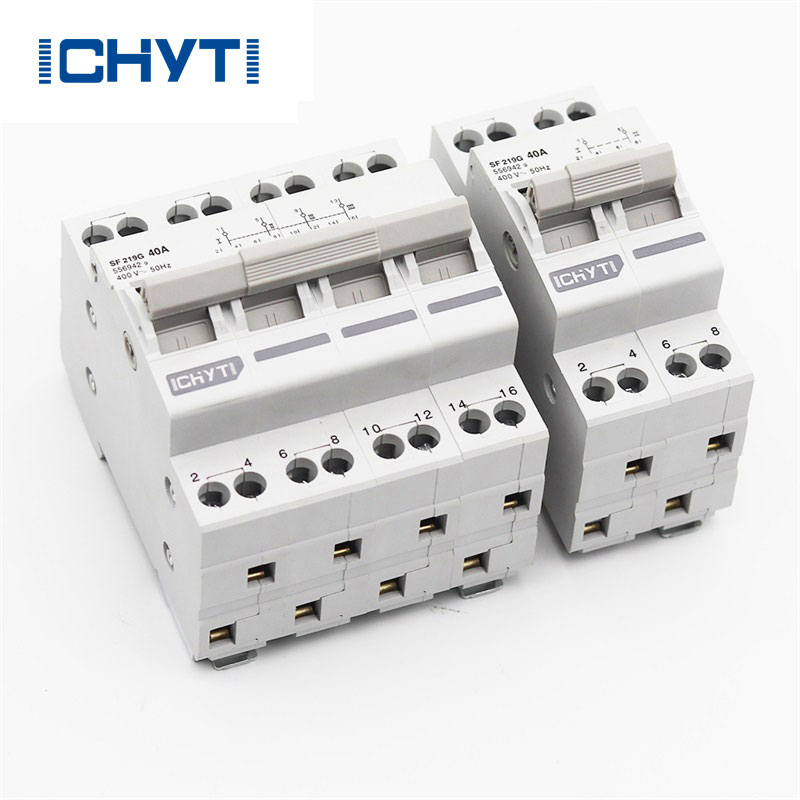

Китай ICHYTI Индивидуальный ручной переключатель на 40 ампер Free Sample имеет четыре функции, а именно: преобразование переключателя и изоляцию, и может гибко переключаться между двумя нагрузками. Он устанавливается с использованием стандартных DIN-реек 35 × 75, корпус изготовлен из литья под давлением PA66 с высокими огнестойкими характеристиками. Это может быть идеальным решением для включения и выключения промышленного оборудования и цепей. Номинальный ток ручного переключателя на 40 А составляет 40A/63A, что делает установку и проводку на направляющей удобной и безопасной.

Ручной переключатель ICHYTI 40 ампер Параметр (спецификация)

Модель продукта	СФ 219Г
Столб	2P	4P
Номинальный ток (А)	40, 63	40, 63
Номинальное напряжение (В)	230/400	230/400
Форма обратной связи	1-0-2
Рабочая температура	-5°С -+40°С
Закрытый класс	IP20
Монтаж	Рельсовая установка
Частота	50/60 Гц
æ¥метрическая жизнь	Не менее 1 500 раз
Механическая жизнь	Не менее 8500 раз

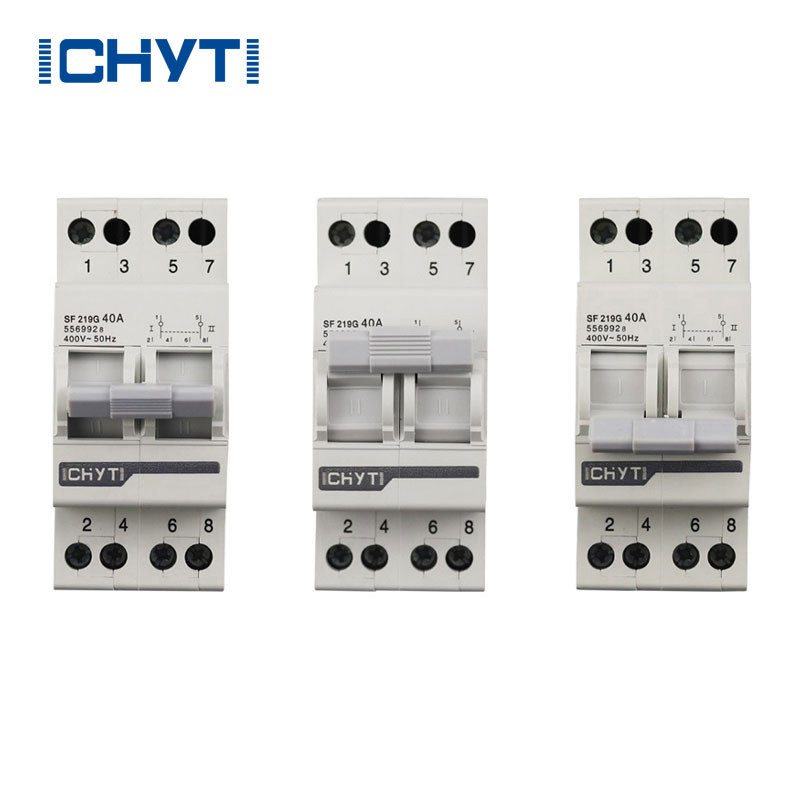

ICHYTI Ручной ввод резерва на 40 ампер Инструкции по эксплуатации

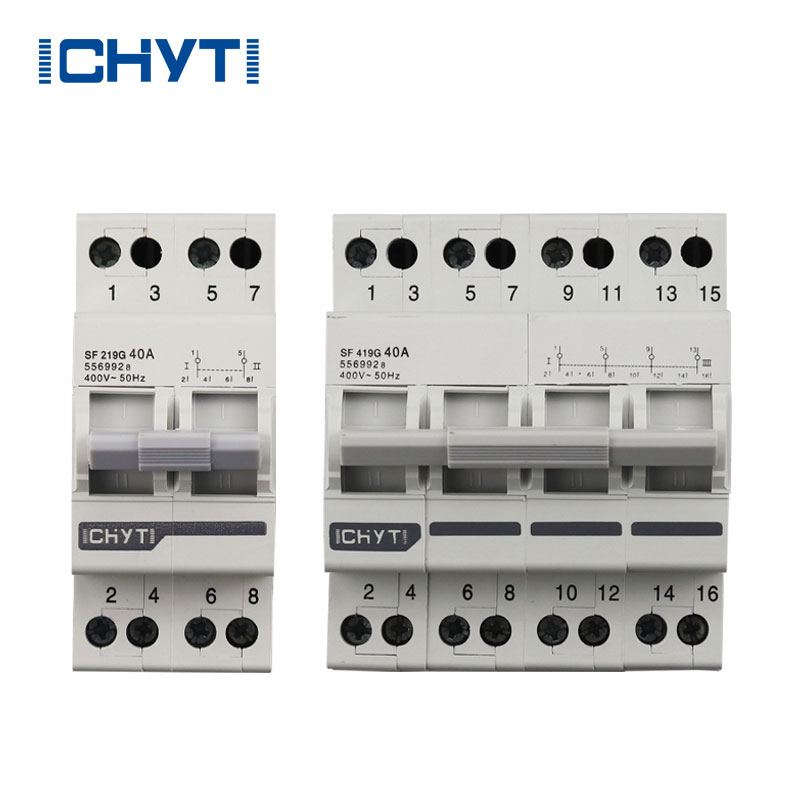

2П МТС:

◉ Когда ручка попадает в положение I: 1 и 2 соединены, 5 и 6 соединены.

◉ При попадании рукоятки во II положение: 1 и 4 соединены, 5 и 8 соединены.

◉ Когда рукоятка находится в среднем положении: обе группы отключены.

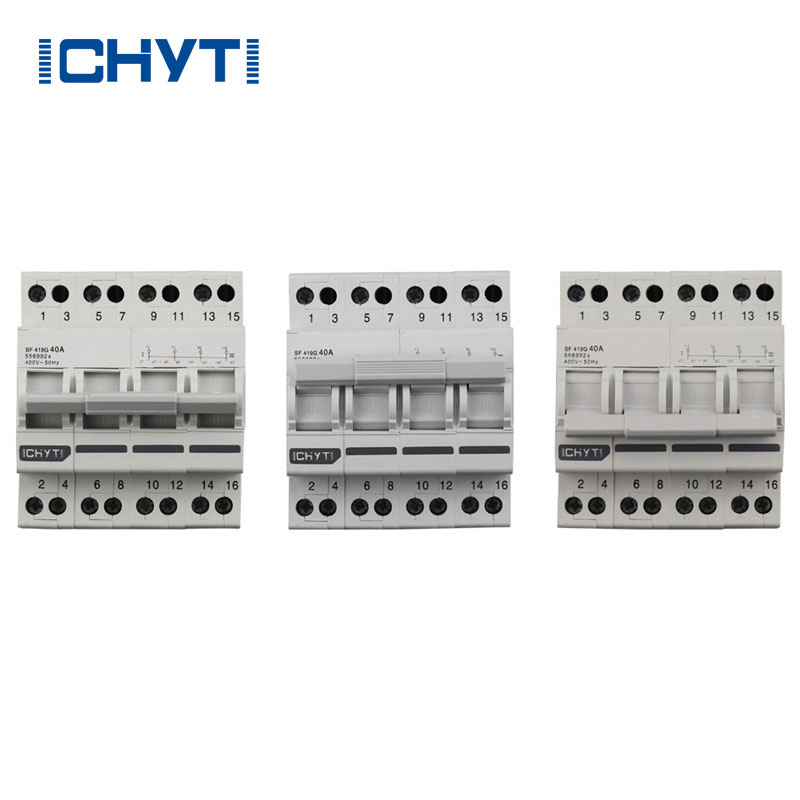

4П МТС:

◉ При попадании рукоятки в положение I: 1 и 2 соединены, 5 и 6 соединены, 9 и 10 соединены, 13 и 14 соединены.

◉ При переходе рукоятки во II положение: 1 и 4 связаны, 5 и 8 связаны, 9 и 12 связаны, 13 и 16 связаны.

◉ Когда рукоятка находится в среднем положении: обе группы отключены.

◉ Положение входящих и исходящих проводов можно регулировать в соответствии с фактическими потребностями (верхний и нижний выход не обязательно требуются, при использовании для двойного переключения питания необходимо использовать нижний вход и верхний выход).
