Способы подключения 1P/2P/3P/4P автоматических выключателей постоянного тока в системах электропитания ИБП

В конфигурации систем электропитания ИБП автоматические выключатели постоянного тока выполняют двойную функцию изоляции и защиты от перегрузки по току для цепей батарей. Различные типы источников питания ИБП соответствуют разным номинальным напряжениям и токам аккумуляторов, что требует адаптации автоматических выключателей постоянного тока с разным числом полюсов. В этой статье подробно описаны различные методы подключения 1P/2P/3P/4P автоматических выключателей постоянного тока, применяемых в системах ИБП.

1. Автоматические выключатели имеют стандартные параметры, включая номинальное напряжение и номинальный ток (для типов 1П). Когда эти параметры не соответствуют требованиям по напряжению и току батареи, рабочее напряжение и ток можно увеличить, увеличив количество полюсов автоматического выключателя и приняв конфигурации последовательно-параллельного соединения. В частности, последовательное соединение увеличивает напряжение, а параллельное соединение увеличивает ток.В качестве примера мы возьмем номинальное напряжение 250 В.

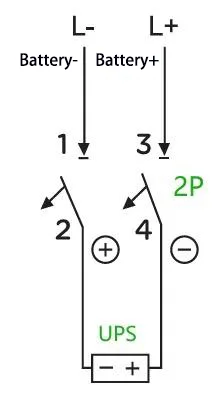

А:Например: Для ИБП мощностью 40 кВА и номинальной комплектацией аккумуляторов из 32 ячеек (напряжение выравнивающего заряда: 14 В × 32 = 448 В; существуют также аккумуляторы с напряжением плавающего заряда всего 13,6 В, которое используется здесь только в целях иллюстрации) максимальный рабочий ток рассчитывается как 40 кВА × 1,0 ÷ 90% ÷ 10 В ÷ 32 = 139 А. (при коэффициенте мощности 1,0, эффективности 90 % и установленном ИБП напряжении отключения 10 В на элемент). В этом случае достаточно автоматического выключателя 2П 500 В 200 А. Способ подключения следующий:

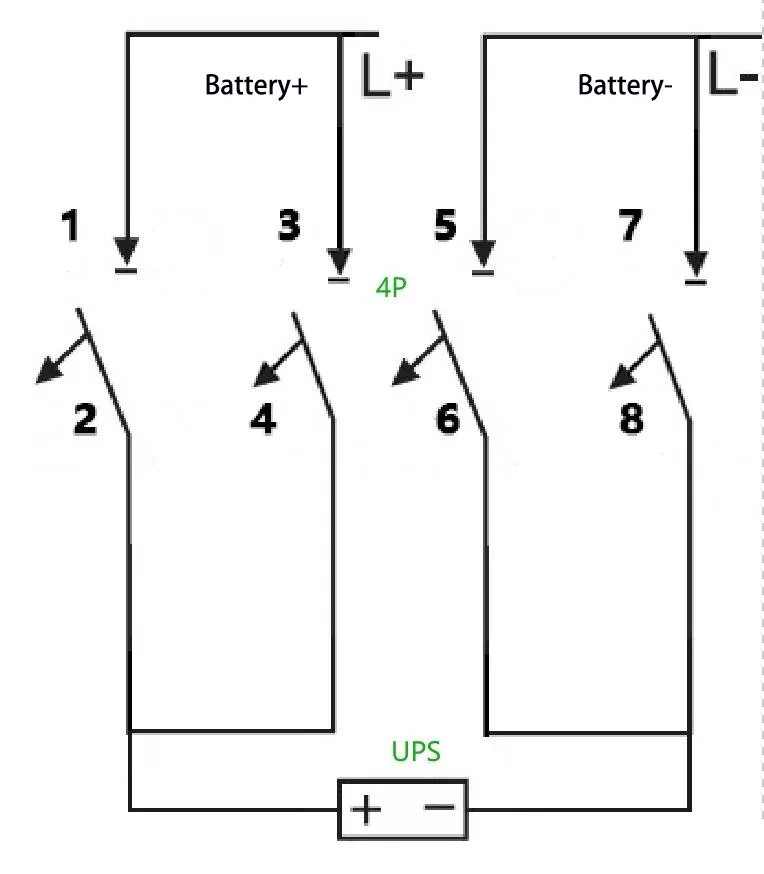

Б:Что, если вместо этого использовать автоматический выключатель 2P 500 В 100 А? Это требование может быть выполнено с помощью 4-полюсного автоматического выключателя, в частности, путем параллельного включения двух комплектов 2-полюсных автоматических выключателей для повышения допустимой нагрузки по току. Способ подключения следующий:

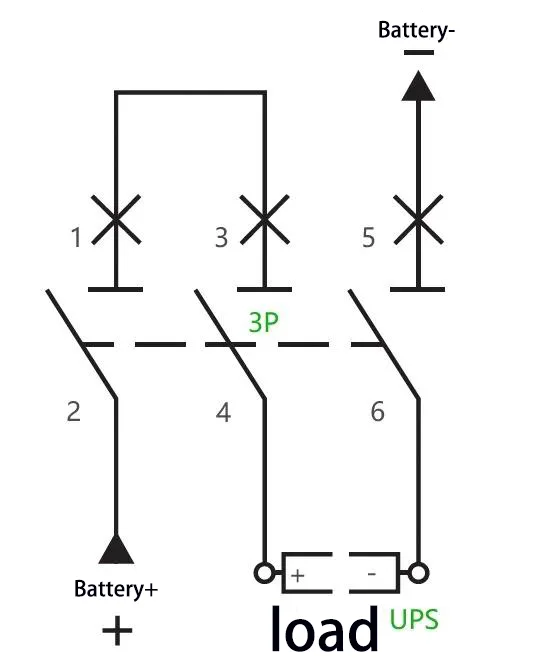

С:Например: для ИБП мощностью 40 кВА и номинальной комплектацией батарей из 40 ячеек (уравнивающее напряжение заряда: 14 В × 40 = 560 В) максимальный рабочий ток рассчитывается как 40 кВА × 1,0 ÷ 90 % ÷ 10 В ÷ 40 = 111 А. Можно использовать автоматический выключатель 3P 750 В 150 А с двумя подключенными полюсами. в серии. Способ подключения следующий:

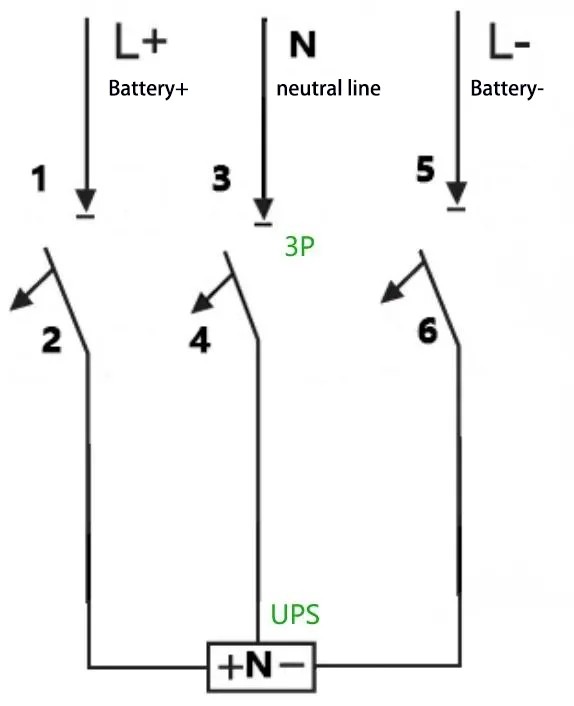

Д:Например: Для ИБП мощностью 40 кВА, номинальной комплектацией батарей из 32 ячеек и подключением нейтрального провода (выравнивающее зарядное напряжение: 14 В × 32 = 448 В, т. е. ±224 В) максимальный рабочий ток рассчитывается как 40 кВА × 1,0 ÷ 90 % ÷ 10 В ÷ 32 = 139 А. 3P 500 В Можно использовать автоматический выключатель на 200 А, а метод подключения следующий:

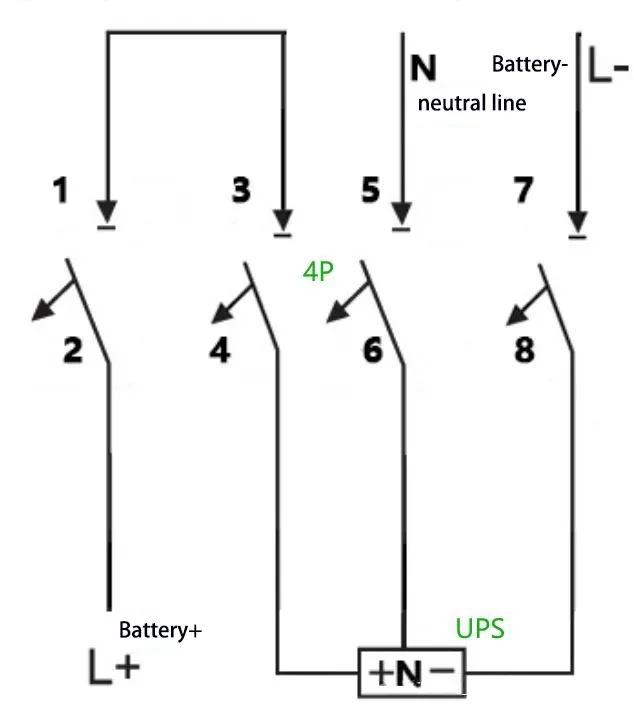

Э:Например: Для ИБП мощностью 40 кВА, номинальной комплектацией батарей из 40 ячеек и подключением нейтрального провода (выравнивающее напряжение заряда: 14 В × 40 = 560 В, т. е. ±280 В) максимальный рабочий ток рассчитывается как 40 кВА × 1,0 ÷ 90 % ÷ 10 В ÷ 40 = 111 А. A 4P 750 В Можно использовать автоматический выключатель на 150 А, два полюса которого соединены последовательно. Способ подключения следующий:
