Вы предполагаете, что одно устройство защиты от перенапряжения переменного тока покрывает все ваше здание?

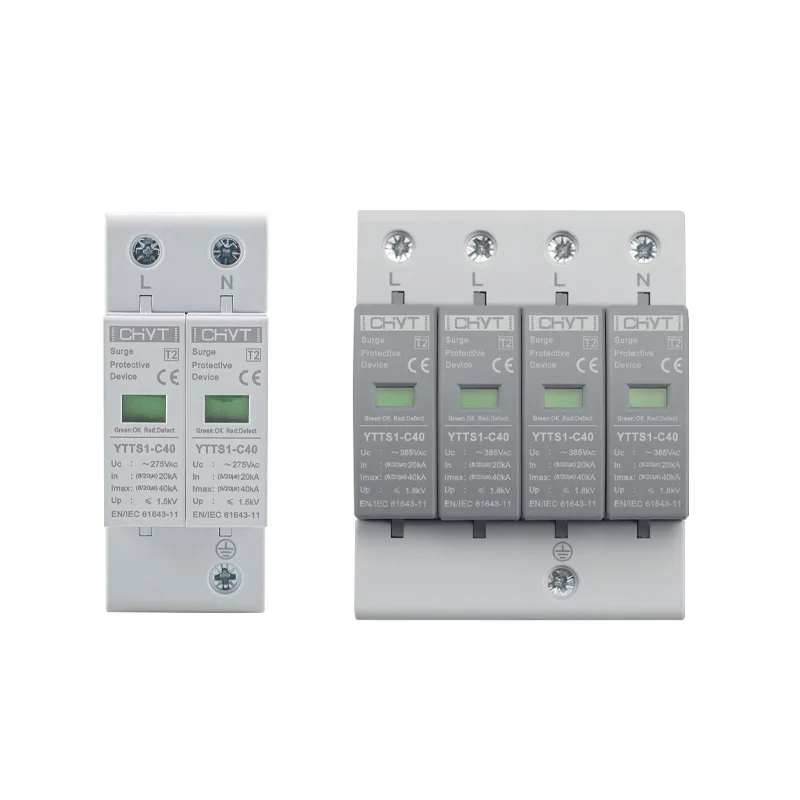

ЧИТУстройство защиты от перенапряжения переменного токаприложения показывают, почему одной точки защиты может быть недостаточно для многоуровневого здания.

Волна не входит в здание вежливо через одну заранее определенную дверь. Молния, переключение электросети, запуск и остановка двигателя или неисправности в местной электросети могут привести к переходным перенапряжениям в различных точках электроустановки. Как только скачок напряжения проникает в здание, сама проводка может стать частью проблемы, перенося переходный процесс на чувствительное оборудование.

Это поднимает практический вопрос при планировании электросистемы: может ли одно устройство защиты от перенапряжения переменного тока действительно защитить все здание?

В небольшой установке с короткими кабелями и ограниченным количеством оборудования одно стратегически расположенное устройство может обеспечить полезную защиту. Однако в более крупном здании использование одной точки защиты может привести к тому, что нижестоящие цепи будут незащищены.

Почему одной точки защиты может быть недостаточно

Защита от перенапряжения работает путем отвода чрезмерного переходного напряжения от оборудования к системе заземления. Чем ближе устройство защиты расположено к защищаемому оборудованию, тем легче контролировать напряжение, достигающее этого оборудования.

Это усложняется по мере того, как здание становится больше.

Рассмотрим трехэтажное коммерческое здание. Главный распределительный щит может располагаться на первом этаже, а компьютеры, контроллеры HVAC, системы освещения, коммуникационное оборудование и другие электронные нагрузки распределяются по нескольким этажам. Устройство защиты от перенапряжений, установленное только на главном вводном щите, не может автоматически устранять все переходные процессы во всей электрической сети.

Длина кабеля имеет значение, поскольку во время быстрых переходных процессов вдоль проводников все еще может возникать напряжение. Поэтому устройству, которое хорошо работает на служебном входе, может потребоваться поддержка со стороны дополнительных точек защиты, расположенных дальше по потоку.

Это одна из причин, по которой защиту от перенапряжения лучше рассматривать как систему, а не как отдельный компонент.

Куда может распространяться переходное перенапряжение

Не все волны имеют одинаковое происхождение или путь. Прямая молния – это только одна из возможностей. Повседневное электрическое переключение также может создавать переходные условия.

Общие источники включают в себя:

Переходный процесс может переместиться из основной распределительной системы в ответвленные цепи. Если чувствительное оборудование расположено на некотором расстоянии от основной точки защиты, может потребоваться дополнительная защита.

Следующее упрощенное представление помогает объяснить разницу:

Точное расположение зависит от электрической конструкции, системы заземления, чувствительности оборудования и применимых требований к установке.

Расстояние между панелями имеет значение

Одна из деталей, которую легче всего упустить из виду, — это физическое расстояние между устройствами защиты и нагрузками.

Представьте себе большое здание с главным электрощитом в одной секции и шкафом управления автоматикой в ​​другой. Даже если оба подключены к одной и той же электрической системе, они не идентичны электрически во время очень быстрого переходного процесса.

Более длинные проводники создают импеданс. Во время перенапряжения это может способствовать возникновению разницы напряжений между точкой, где установлена ​​защита, и точкой, где подключено оборудование.

Это не означает, что для каждой розетки требуется собственное защитное устройство. Вместо этого стратегия защиты должна соответствовать структуре системы распределения электроэнергии.

Для отделов закупок и проектирования это важное различие. Вопрос не должен сводиться просто к следующему: «Сколько устройств защиты от перенапряжений требуется?» Лучше задать вопрос: «Где находятся точки, в которых переходная энергия может проникать, распространяться и достигать чувствительных нагрузок?»

Координация важнее, чем простое добавление устройств

Установка нескольких устройств защиты от перенапряжений не приводит к автоматическому улучшению системы.

Устройства, установленные на разных уровнях распределения, должны работать вместе. Их характеристики, разрядная способность, уровень защиты по напряжению и схема установки должны рассматриваться как часть полной электрической системы.

Плохая координация может снизить эффективность всей организации. И наоборот, правильно расположенные ступени защиты могут разделить задачу между основной точкой распределения и нижестоящими цепями.

Распространенным подходом является установление различных уровней защиты:

Первичная защита

Входящие электрические услуги — это первый важный момент, который следует учитывать. Защита здесь направлена ​​на значительную переходную энергию, поступающую из внешней электросети.

Вторичная защита распределения

Если в здании имеются отдельные распределительные панели, можно рассмотреть возможность дополнительной защиты. Это особенно актуально, когда кабели имеют относительно большую длину или когда последующие цепи содержат чувствительное электрооборудование.

Локальная защита оборудования

Высокочувствительные системы могут потребовать защиты ближе к самому оборудованию. Примеры могут включать электронные системы управления, оборудование связи, устройства мониторинга и другое оборудование, на которое может повлиять переходное перенапряжение.

Цель не в том, чтобы разместить защиту повсюду. Важно не допустить, чтобы скачок напряжения нашел незащищенный путь к оборудованию.

Что следует проверить перед выборомУстройство защиты от перенапряжения переменного тока?

Само здание дает множество подсказок, необходимых для планирования защиты.

Полезный обзор должен включать конфигурацию электрической системы, номинальное напряжение, схему заземления, ожидаемую среду перенапряжения, структуру распределения и типы подключенных нагрузок.

Также стоит определить, выходят ли цепи наружу или подключаются к оборудованию, расположенному в открытых зонах. Такие связи могут существенно изменить профиль риска.

Ключевые вопросы включают в себя:

Эти проверки обычно более полезны, чем выбор устройства только на основе номинального напряжения или внешнего вида.

А как насчет зданий с солнечными энергосистемами?

Ситуация становится более интересной, когда к зданию подключено фотоэлектрическое оборудование.

Солнечные установки могут создать дополнительные электрические пути между наружным оборудованием и внутренними распределительными системами. Фотоэлектрические батареи, инверторы, проводка постоянного тока и выходные цепи переменного тока могут стать частью общего обсуждения защиты.

Это особенно важно для зданий с солнечными установками на крыше, поскольку фотоэлектрическое оборудование физически находится ближе к открытому пространству, а вырабатываемая энергия в конечном итоге подключается к электрической инфраструктуре здания.

Поэтому защиту от перенапряжения на стороне переменного тока необходимо рассматривать вместе с более широкими мерами защиты фотоэлектрических систем. Автоматические выключатели постоянного тока, разъединители постоянного тока, устройства защиты от перенапряжения постоянного тока и другие компоненты фотоэлектрической защиты относятся к различным частям системы и не должны рассматриваться как взаимозаменяемые.

Для здания, оснащенного солнечной батареей, рассмотрение только главной панели переменного тока может дать неполную картину.

Допущение «Одно устройство для всего»

Привлекательность одного устройства понятна. Это выглядит проще, занимает меньше места и может уменьшить количество компонентов, которые необходимо согласовать.

Но простота электрооборудования на бумаге не всегда означает адекватную защиту в полевых условиях.

Компактное здание с коротким и прямым путем распределения может иметь совершенно иные требования, чем завод, офисный комплекс, склад или многоэтажное здание с несколькими распределительными щитами.

Поэтому правильный вопрос заключается не в том, может ли одно устройство защитить здание в идеальных условиях. Более полезный вопрос заключается в том, обеспечивает ли установка достаточную защиту в тех местах, где реально может возникнуть переходная энергия.

Такое изменение точки зрения может предотвратить чрезмерную зависимость разумного плана защиты от одной точки защиты.

Установка по-прежнему имеет значение

Даже правильно выбранный компонент защиты от перенапряжения может работать плохо, если его установка не будет выполнена должным образом.

Соединительные проводники должны быть достаточно короткими и располагаться в соответствии с применимыми требованиями к установке. Заземление и соединение одинаково важны, поскольку импульсному току необходим контролируемый путь вдали от защищаемого оборудования.

Устройство также необходимо установить в месте, соответствующем его электрическим функциям, и, при необходимости, скоординировать его с защитой от сверхтоков на входе.

Эти детали легко упустить из виду при выборе компонентов, поскольку они не указаны на этикетке продукта. Тем не менее, они могут оказывать прямое влияние на реальную эффективность защиты.

По этой причине технические характеристики следует рассматривать вместе с электрическим проектом, а не рассматривать устройство защиты от перенапряжения как изолированный аксессуар.

Практический способ проверки защиты зданий

Для отделов закупок и специалистов по планированию электрооборудования простой трехэтапный анализ может сделать процесс более понятным.

Во-первых, составьте карту распределения мощности. Определите входящий источник питания, основные панели, дополнительные панели и основное оборудование.

Во-вторых, определите точки воздействия. Обратите внимание на внешние соединения, длинные кабели, воздействие молний и оборудование с ограниченной устойчивостью к переходным напряжениям.

В-третьих, оцените координацию защиты. Определите, достаточна ли защита на служебном входе или необходимы дополнительные ступени ниже по потоку.

Этот подход также упрощает сравнение различных характеристик, не сосредотачиваясь исключительно на цене или одном электрическом параметре.

Заключительный вывод

Здание не обязательно имеет одну единственную «точку входа в пик». Переходное перенапряжение может распространяться по различным частям электроустановки, а эффективность защиты зависит от местоположения, проводки, заземления, чувствительности и координации оборудования.

Для небольшой и простой электрической системы может быть достаточно одного стратегически установленного защитного устройства. Более крупные или более сложные установки часто требуют многоуровневого подхода, при котором защита позиционируется в соответствии со структурой и риском электрической сети.

При просмотреУстройство защиты от перенапряжения переменного токаТаким образом, наиболее важным вопросом является не просто мощность устройства, а то, где оно установлено и какую часть электрической системы оно должно защищать. Для фотоэлектрических установок эта оценка должна также включать взаимосвязь между защитой переменного и постоянного тока.
