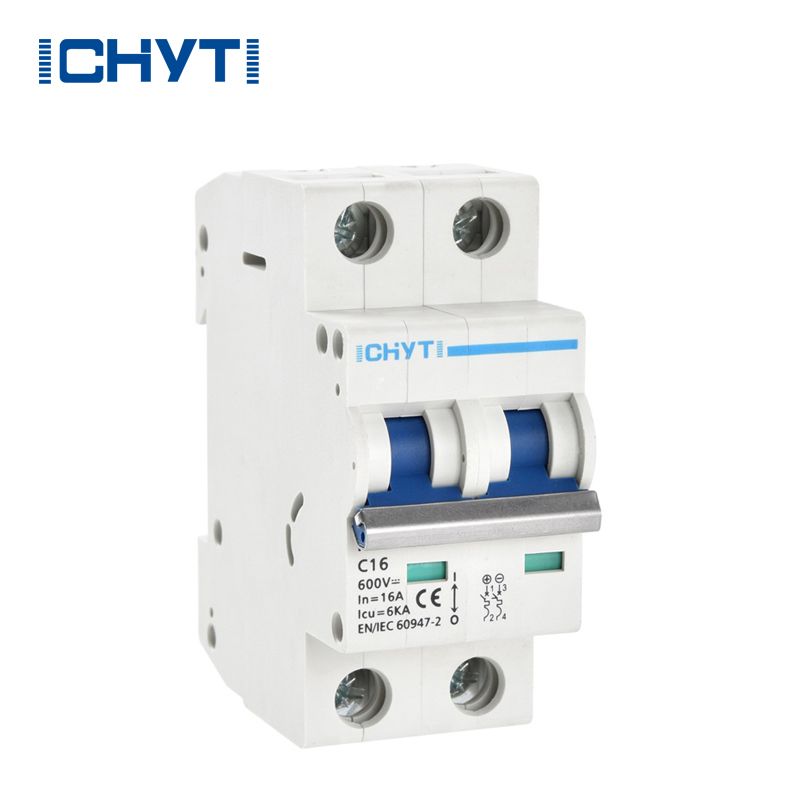

Автоматический выключатель постоянного тока PV

Новейшие автоматические выключатели постоянного тока ICHYTI, сделанные в Китае, не имеют возможности переключения передач с нагрузкой, в то время как автоматические выключатели постоянного тока подходят для ситуаций, когда требования к напряжению не высоки и нет необходимости в частых регулировках, например, в цепях освещения и бытовых приборах.

Отправить запрос PDF скачатьЗагрузить

Описание продукта

Этот китайский автоматический выключатель постоянного тока ICHYTI pv в наличии подходит для защиты от перегрузки и короткого замыкания в системах постоянного тока, а также подходит для оборудования постоянного тока и электрооборудования с номинальным током ниже 63 А и номинальным напряжением 300 В, 600 В и 1000 В. Этот продукт широко используется в различных областях, таких как энергетика, почта, транспорт, горнодобывающая промышленность и предприятия, и соответствует стандартам IEC60898-1 и GB140482. По сравнению с аналогичными продуктами, этот продукт имеет самый высокий уровень номинального напряжения.

Автоматический выключатель постоянного тока ICHYTI pv Параметр (спецификация)

Модель продукта		НБЛ7-63
Столб		1П	2P	4P
Текущий кадр		63А
Номинальный ток	В	6, 10, 16, 20, 25, 32, 40, 50з63А
Номинальное рабочее напряжение	Уэ (постоянный ток)	300В	500/600/1000В	1000В
Номинальное напряжение изоляции	Уи	1200В
Номинальное импульсное выдерживаемое напряжение	Уимп	6кВ
Отключающая способность	лея	6 ка
Характеристика отключения		C
Тип отключения		Термальный магнитный
Электрическая жизнь	Действительный	500 циклов (рамка 63A)
	Стандарт	300 циклов
Механическая жизнь	Действительный	10000 циклов (рамка 63А)
	Стандарт	9700 циклов
Категория перенапряжения		III
Степень загрязнения		3
Защита от проникновения		Порт проводки IP40 IP20
Устойчивость к влажности и теплу		Класс 2
Терминальная мощность		2,5 х 35 мм2
Момент затяжки клемм		2,0 3,5 Нм
Температура окружающей среды		-30°С+70°С
Температура хранения		-40°С+85°С
Способ установки		DIN
Стандарт		МЭК60947-2

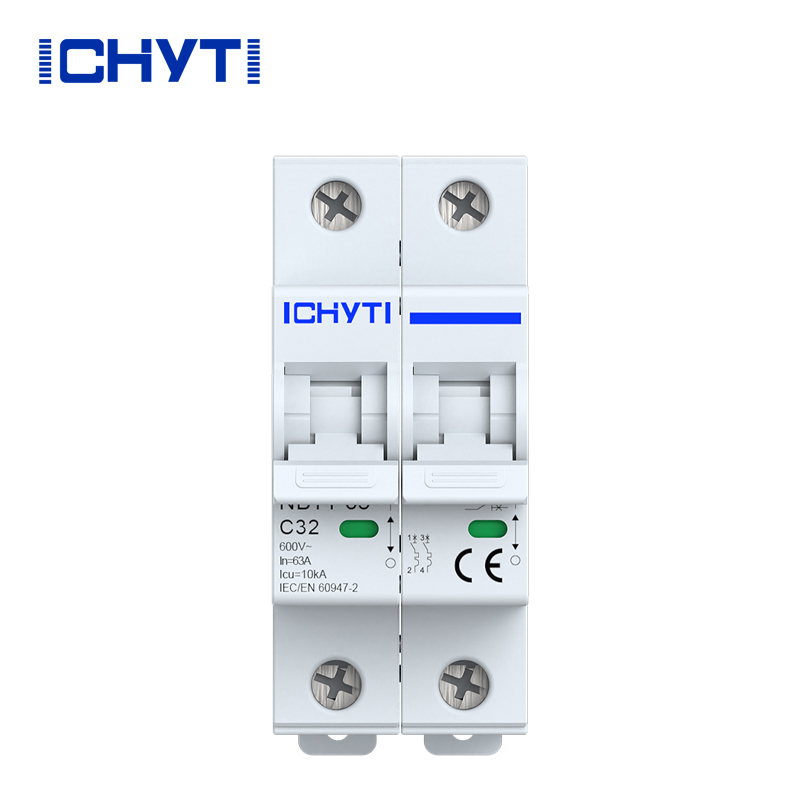

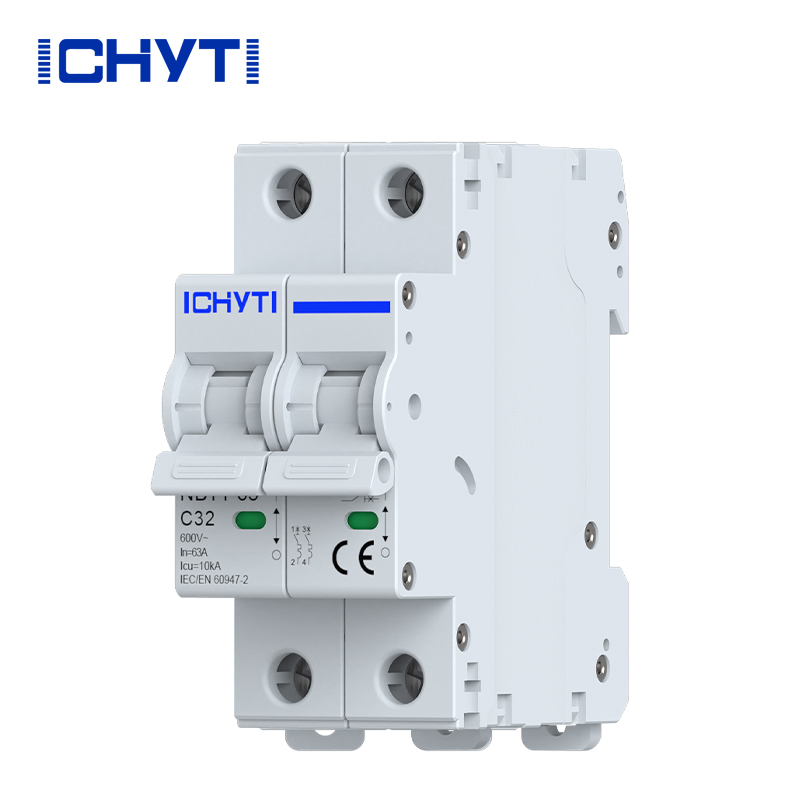

Автоматический выключатель постоянного тока ICHYTI pv

◉ Передний верхний дизайн делает работу с ручкой более удобной и безопасной;

◉ Механический срок службы превышает 20000 раз, что обеспечивает долгосрочное использование;

◉ Соответствие стандартам GBT140482, IEC60947-2, экологическим требованиям ЕС RoHS, а также сертификатам CCC и CE;

◉ Подходит для систем постоянного тока, особенно для систем связи и фотогальванических систем.

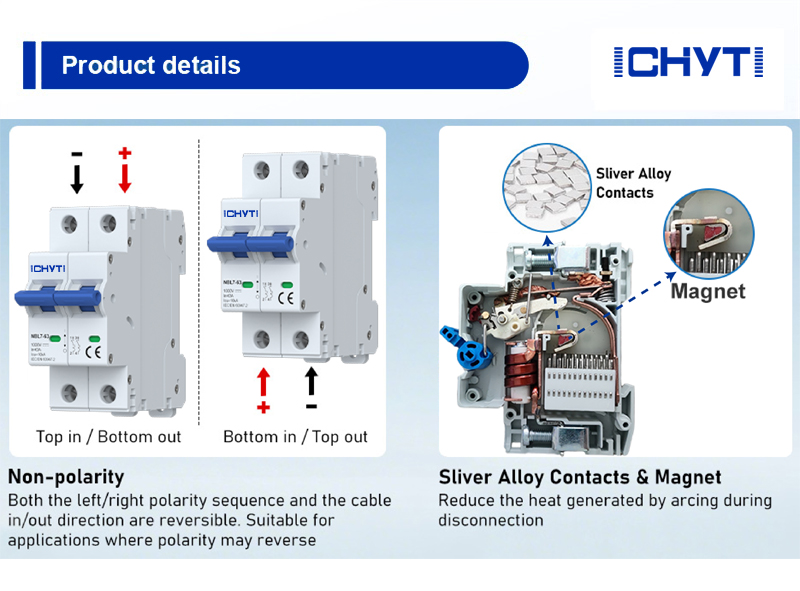

Автоматический выключатель постоянного тока ICHYTI pv Подробнее

Автоматический выключатель постоянного тока ICHYTI pv Трудности разработки

Разработка автоматического выключателя постоянного тока сталкивается с двумя основными трудностями. Во-первых, ток в системе постоянного тока естественным образом не пересекает ноль, поэтому зрелая технология гашения дуги не может использоваться в качестве автоматических выключателей переменного тока; Во-вторых, в системе постоянного тока имеется большое количество индуктивных компонентов, которые накапливают большое количество энергии, что затрудняет отключение постоянных токов короткого замыкания.
